私にとって、中波DX用のアンテナというと、松下のRD-9170が原風景です。
25年位前には、東京・中野の自宅でもこれでそこそこ中波ＤＸができました。
ただ、そのまま繫いだのではノイズっぽくって、ピックアップループをつけて聴いておりました。
そこで、３年前に復活したときも、まずは、１ｍ×１ｍのエアコアループを自作して、中波ＤＸを始めました。
ところが、やはり25年前とはノイズレベルが比べ物になりません。 これは、殆ど、使い物になりませんでした。
そんな中で、出会ったのがバリキャップを利用した、遠隔同調式のループ
アンテナです。（回路図はこちらを参照 アンテナ部
制御部）設計は、私では無く知人なもので、技術的な質問は、？？です。
私は、７本のフェライトコアを束ねたものを防水ケースに入れて、ルーフタワーに乗せ、ローテータで回して使っています。
長所
短所は、長所の裏腹ですが
が上げられます。
以下に、アンテナ部の概要を示します。このほかに手元で同調電圧を制御する制御部が必要です。
フェライトコアアンテナの中身（画像が汚いですね）
短波用
2002/09/06更新
私のロケーションでは、
というのが制約条件です。
こんな中で使用しているアンテナが、
※１制御部回路図中の破線について
・VRに繋がっている方：微調整用のVRは、オプションですので付けなくても大丈夫です。
（ツマミの調整が微妙なのであった方が便利ではあります。）
・J1に繋がっている方：短波用エアコアの方はアンテナ側にアンプがありませんので、不要です。
※２ループの大きさについて
・私の写真のものは１ｍ角です。６０ｃｍ角でも実用になります。その分同調周波数は上がってしまいますが、バリキャップを2組×２で３M付近から同調しますので、９０ｍ、６０ｍに使えます。うまくすると120mも同調できるかもしれません。
７MHｚ以下のローバンドでは、4.のループアンテナに勝るものはありません。
やはり、ループアンテナはノイズに強いようです。
ただ、ゲインが小さいのでプリアンプが必要です。私は、松下のRD-9830を使用しています。
この短波用のループアンテナについては、Five Hundreds Club にある製作記事 「短波帯用微小ループアンテナ」が大変参考になります。
予断ですが、このHPには、分配器やプリアンプなど他にも参考になる記事が、 満載です。
ハイバンドに関しては、１の通称ＤＯＰと2のダイポールが互角です。
局やコンディションによって、１が良かったり、２が良かったりです。
3のMLBは、１、２に比べるとノイズが多いのですが、たまに１，２よりもゲインが
あって、こちらのほうが聴きやすいことがあります。それで降ろせないでいるので
すが、滅多に出番はありません。
１のＤＯＰの弱点は、なんといっても混変調です。
私のところでは、中波帯においてSuppressionをonにしてもあちこちで盛大に混変調
を起こしています。
このあたりの性能は、今話題のALA-1530と是非比較してみたいところです。
アンテナ群
VHFのアンテナは、ログペリが現実解としてはベストと思います。
評価できるのは以下の2点です。
ログペリの新しい形態として、ログペリの前方にディレクタ・エレメントが入ったものを使い始めました。
APS-13というもので、JVUDXCの福永代表にご
紹介いただいたものです。
写真を見ていただくと解りますが、上に乗っているログペリより大型です。
特徴としては、帯域が狭く（８８MHｚ〜１０８MHｚ）、指向･ゲインは上です。
APS-13で入感して、ログペリでは入感しないというシチュエーションは少なそうですが、信号の上がり際、落ち際にIDが出たりする機会には重宝するかもしれません。
このアンテナ(APS-13）は、残念ながら、日本では販売していないので、海外から個人輸入することになります。
私が購入したのは、Hifi Farm
という会社です。仲々親切でした。が、欠品(バラン)に関しては「ナシのツブテ」でした。
もし、購入されるとしてもオウンリスクでお願いします。
製造元は、Antenna Performance
ここから直接購入もできるかもしれません。
もう一つの選択肢としてディスコーンアンテナが上げられますが、
ＴＶ−ＤＸに用いる際には、指向性のある方が望ましいです。
それでも、Ｅスポの場合はカーラジオでも受信できる位の強度で入感し
ますので、まずは手持ちのアンテナで聴いてみるのも良いですね。

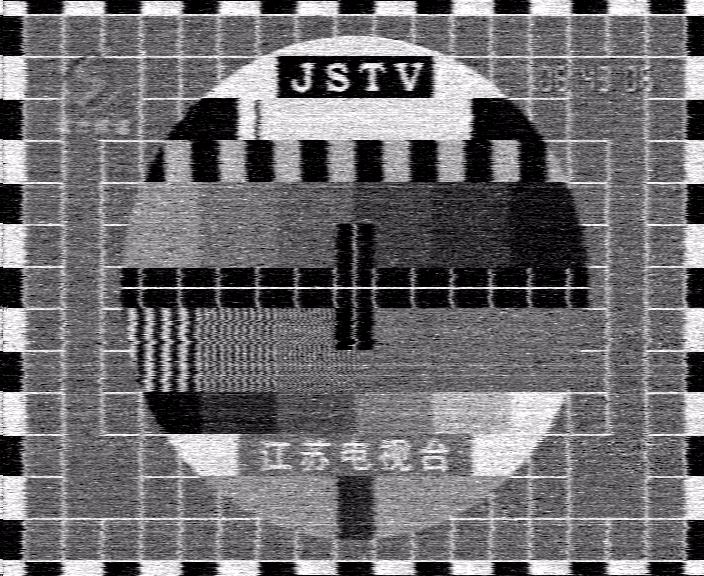

ＴＶ−ＤＸの受像例（江蘇電視台）
